MVPRO電力監控軟件
MVPRO電力監控軟件是基于Windows操作系統的專業化電力監控系統平臺，面向電力監控當前應用及未來發展趨勢，可適用于110KV及以下電壓等級的變電站、集控站和發電廠。MVPRO后臺監控軟件使用成熟、高效的商用數據庫，以保證站內采集數據的完備與安全，系統除具備基本的數據采集和監控功能外，同時還有強大的信息分析與管理能力，并可與MIS管理信息系統互聯，構成更大規模的信息系統。
技術特點
■ 高度集成的應用平臺。后臺監控系統綜合了SCADA、保護設備管理、信息管理、操作票管理、五防系統操作等功能，并向遠程網絡系統開放。

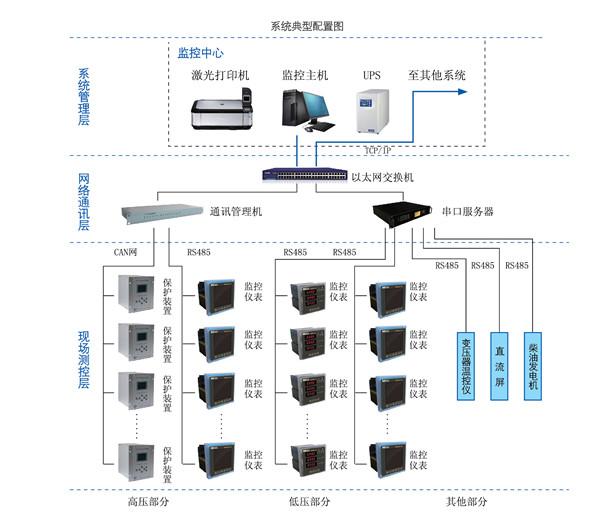

■ 網絡分布式體系結構。后臺監控系統的前置服務器和客戶端可運行在同一臺計算機上，也可按分布式結構運行在不同的計算機上。監控系統的數據及進程可動態遷移，最大限度發揮硬件潛力，提高系統的可靠性，優化系統性能。
■ 先進的軟件平臺。后臺監控的軟件支撐系統采用了Windows操作系統，能更好的與世界先進的系統兼容，保證系統的通用性和擴展性。
■ 高效的數據管理模式。后臺監控數據庫使用SQL Server商業數據庫，采用了透明數據管理方式，數據庫的描述采用面向對象思想，利用圖形界面進行人機交互，使繁雜數據管理工作簡單化，提高了系統的可維護性與可靠性。
■ 獨立于硬件平臺的軟件系統。后臺監控系統的設計目標是不依賴于硬件系統獨立運行的，可在多種體系（RISC/CISC）和硬件平臺（服務器、工作站、小型機及PC）正常運行。
■ 面向對象的設計思想。后臺監控的軟件實現是利用建立在ActiveX基礎上的軟件編譯平臺，采用面向對象的設計思想，軟件功能模塊可重新系統組態，保證了系統的可擴展性及可維護性。
■ 人性化的人機界面。 后臺監控基于全圖形的人機界面，各功能接點機具有統一風格的操作方式，易學易用。其人機界面機具有多種圖形畫面功能，同時支持多媒體功能。
■ 強大的規約庫與二次開發能力。后臺監控系統支持IEC60870-5-103、Modbus、CDT、DLT645等各種常用通訊規約，能夠與各類廠站設備通訊，并實現多種方式的透明、半透明、不透明規約轉換及轉發。同時還可針對特殊規約和功能需求進行二次開發。
■ 多機熱備份功能。 后臺監控系統可以實現多機熱備，自動切換功能。提高了硬件可靠性，軟件系統具有多種安全保密措施。可滿足工業界最嚴格的安全性要求。
■ 遠程升級維護功能。后臺監控系統具有異地進行遠程系統維護、系統調試、軟件更新、故障排除等功能。
■ 后臺監控中提供了多種可供用戶選擇的功能。
● 可采用GPS衛星時鐘，提高系統的定時準確性，解決全網SOE分辨率問題
● 畫面轉換為AV信息，可在電視屏幕上可見并可利用無線鼠標實現遠程操作
● 提供故障錄波功能
■ 后臺監控支持單主機雙畫面功能，便于用戶將高低壓系統畫面分屏幕顯示。
產品模塊功能說明
1.數據采集功能模塊
數據采集模塊運行在前置處理計算機中，負責接收和解釋RTU報文，將數據匯總到主站端數據處理進程，同時響應主站端的控制命令，以報文的形式下發到RTU。
前置系統采用并行處理通訊，緊耦合方式，從根本上解決了通訊處理在整個SCADA系統中的瓶頸問題。
2.數據處理功能模塊
2.1.遙測處理
可以進行越限檢查并產生報警，還可進行電壓正常、異常統計，合格率計算，電流變化率計算、功率因數計算，代路對端處理等。
2.2.遙信處理
可以進行變位報警、次數統計，SOE信息彈出顯示、打印等。同時遙信處理具有雙遙處理功能，各種保護信號也可作為遙信處理。
2.3.電度脈沖處理
電度量可按5分鐘、15分鐘、1小時、天、月、年進行累計統計，可對電度進行峰谷平段劃分，分別進行統計，還停運后可部分恢復電度累計值。
3.人機界面功能模塊
具有遠地顯示功能，可顯示接線圖、地理圖、系統圖、曲線、潮流圖、事件列表、隨機事件控制板、報表、波形儀、分析圖、信息窗、三維立體棒圖等。具有母線變色、實時曲線、電壓棒圖、有功分布分析、潮流動態顯示、報警器件閃爍、報警確認變色、圖元條件變色、在線幫助等功能。還可以進行事故重演、事故推畫面顯示。
支持雙顯示器多畫面顯示，可以在一臺監控主機同時顯示兩個顯示器畫面，便于同時監控瀏覽高低壓系統運行狀態。
4.圖形系統及打印模塊
圖形系統提供了一系列的管理、維護工具以方便調試其間的制作工作。如：界面制作、圖形打印、報表打印、報表自動生成、元件模板管理、文本編譯、圖形參數定義等。
圖形系統既是系統人機接口，也是交互界面的制作平臺。具有多窗口、多層、多字體、全矢量、三維效果、超文本、速度快等特點。有多種縮放、漫游方式，支持漢字顯示、掃描圖象顯示和多種設備的拷貝輸出。
5.歷史記錄功能模塊
歷史記錄負責定期地將處理后的數據保留入歷史庫，以供趨勢分析、統計計算之用。系統可按不同頻度如1分鐘、5分鐘、15分鐘、1小時、天、月、年等存儲歷時量。存儲的歷史數據可以是直接從實時庫中提取的值，也可以是經過計算后的值，甚至是歷史庫自身的統計值。
6.報警及事件記錄模塊
集中統一管理遙測越限、遙信變位、事故變位、SOE、保護信息、遙控記錄、操作記錄等信息，分類別進行記錄。用戶可設置報警信息等級以及是否隨時彈出顯示。支持信息即時打印與人工打印。
7.數據處理功能模塊
監控系統統一管理站內所有設備，可以方便地進行站內庫的備份與恢復，設備模板的導入與導出。各種通過實時召喚獲得的保護數據如定值、壓板等信息也可以方便地以各種格式導出和進行打印。
8.其它功能模塊
支持遠程操作功能�？梢酝ㄟ^Modem卡或其它聯網方式實現遠程自動聯網，在遠方直接完成各種操作。
|
