MVI系列智能電機保護控制器
1.1 概述
智能電動機保護控制器可簡化傳統低壓電動機二次控制保護電路接線，減少現場人員的安裝調試工作量，同時保護范圍更寬，動作更精確可靠，出現故障時排查更直觀，可以幫助檢修人員快速判斷故障原因，減少經濟損失，智能電動機保護控制器是現代工業電機自動控制保護的理想選擇。
MVI410智能電動機保護控制器是我公司針對低壓電動機在各種應用場合產生的故障而研發的電動機保護控制裝置；是一款具有極高性價比，穩定可靠，集繼電保護、測量、控制、通訊為一體的智能型低壓電動機保護控制裝置。
控制器采集三相電流，三相線電壓，接地電流等數據，將這些數據計算后和控制器的各種保護功能整定數據進行比較，當符合保護動作條件時，驅動繼電器輸出，從而達到保護電動機目的。
控制器由兩部分組成：控制器本體模塊和顯示模塊。控制器本體模塊可以獨立運行，實現測量功能、保護功能、電動機起/停控制功能和遠程通訊功能。
1.2 功能特點
■ 具有起動超時，堵轉，阻塞，短路，過載，欠載，欠功率因數，接地，漏電，tE時間，過壓，低壓，斷相，不平衡，相序，模擬量輸入，溫度等多種數字保護功能；
■ 可實時檢測電動機回路的各種參數，如三相電流，電壓，有功功率，無功功率，功率因數等；
■ 具有保護模式、直接起動、雙向起動、雙速起動、星角起動、降壓起動等多種工作模式；
■ 11路開關量輸入，可實現遠方主站對電動機運行狀態的遙信監測；
■ 6路繼電器輸出，滿足包含保護停車、電機控制起動/停車在內的多種工作模式；
■ 具備標準RS-485通訊接口。采用通用Modbus-RTU通訊協議，保證與上位機的快速可靠通訊；
■ 具備DC4~20mA模擬量輸出接口，可以直接與DCS系統相連，實現了對現場設備的監控；
■ 16次故障記錄，故障時電參量和故障時標，幫助客戶快速故障定位；
■ 硬件和軟件連續自我檢測，保證高可靠性；
■ 卡式導軌固定，現場安裝更加便利；

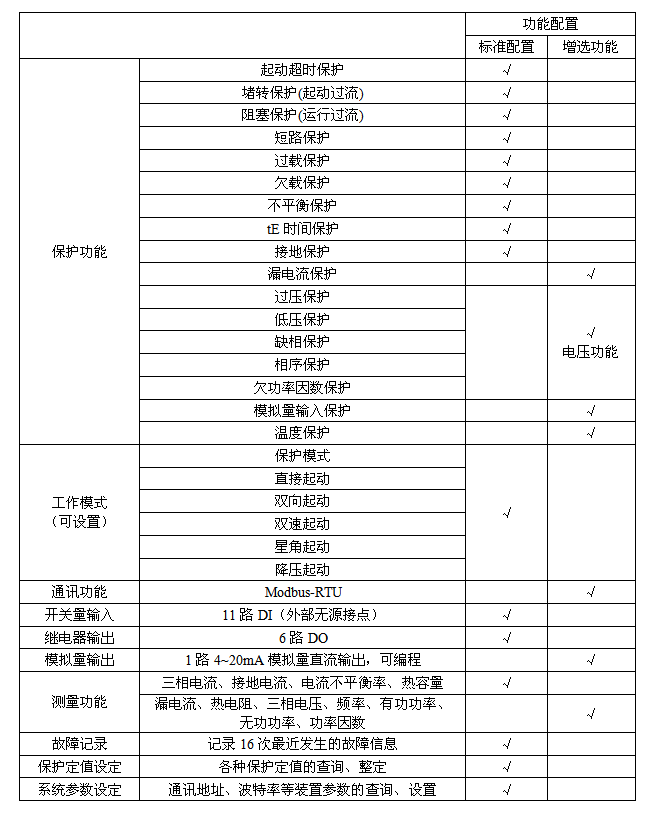

功能配置表
|
