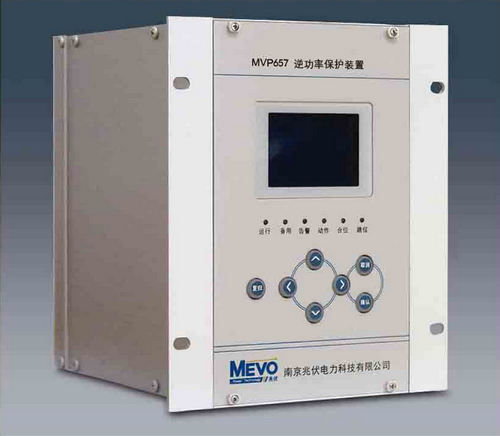

MVP657 逆功率保護裝置
1 概述
MVP657逆功率保護裝置適用于發電機及光伏風電等新能源發電單元，當發電機誤關閉，或機組保護動作于關閉主汽門而出口斷路器未跳閘時，逆功率保護可很好地起到保護作用。
2 主要特點
■ 采用32位高性能DSP數字信號處理芯片，提供了高速計算能力，保證了高性能實時算法的實現，提高了裝置的可靠性和整體性能。
■ 采用快速高精度采樣芯片，保證了很高的保護和測量計算精度。
■ 強大的通訊功能，工業以太網接口，標準通訊規約，系統響應速度快。
■ 可靠的操作箱功能，獨立的跳、合閘啟動和保持回路，可靠的防跳回路設計�？刂齐妷嚎蛇x交流或直流。
■ 采用標準背插式工業機箱，電路板采用表面貼裝技術以及多層板工藝，選用快速瞬變電壓抑制器件，使裝置具有很強的電磁兼容能力。
3 主要功能
3.1 保護功能
■ 兩段式逆功率保護
◆ 無流閉鎖
◆ PT斷線閉鎖
◆ 頻率閉鎖
3.2 數據采集
■ 實時采集電流、電壓、有功、無功、功率因數、頻率
■ 16路遙信量
3.3 事件記錄
■ 保護事件
■ 告警事件
■ 遙信變位事件
■ 操作記錄事件
3.4 控制功能
■ 遠方定值修改，遠方保護投/退
3.5 通信功能
■ 以太網
■ CAN總線
■ RS485總線
3.6 故障記錄功能
|
